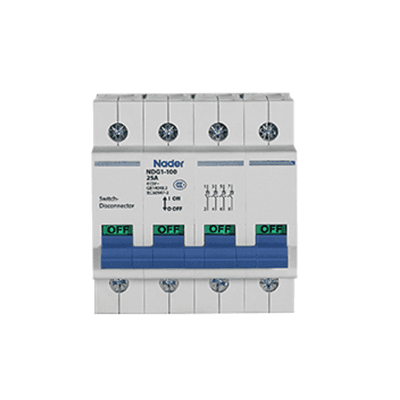

NDG1-100

Выключатель-разъединитель NDG1-100 для модульных щитов: 16–100 A, AC 230–415 V, 1P–4P, категория применения AC-22A, номинальное напряжение изоляции 1000 V.

NDG1-100 применяется для изоляции цепей и нечастых операций включения и отключения в электроустановках зданий и промышленных распределительных системах. Номинальное напряжение AC 230/240/400/415 V для 1P и AC 400/415 V для 2P, 3P, 4P, 50/60 Hz. Номинальный рабочий ток 16, 20, 25, 32, 40, 50, 63, 80, 100 A, условный тепловой ток 100 A. Категория применения AC-22A: включающая и отключающая способность 3 Ie (415 V, cos φ = 0.65), номинальная включающая способность при коротком замыкании и кратковременно выдерживаемый ток — 20 Ie (415 V, 1 s). Номинальное напряжение изоляции 1000 V, импульсное 6 kV. Зажимы для проводников 2–50 mm². Стандарты GB/T 14048.3, IEC 60947-3; сертификаты CCC, CE, TÜV. Монтаж на DIN-рейку TH35.
